이 글은 EM7455 모델을 기준으로 설명했지만 EM7565와 같은 Sierra Wireless사의 다른 WWAN카드도 같은 방법으로 변경 가능하다.(PID/VID값만 해당 모델에 맞게 넣어주면 됨)
2022-7-7 수정, EM7345는 인텔 모뎀에다가 Lenovo 전용으로 출시된 모델이라 아래의 방법이 적용되지 않는다.
얼마전에 씽크패드 요가260 노트북을 구매했다. SSD 업그레이드를 위해 하판을 열어 보았는데 씽크패드답게 M.2 슬롯이 3개나 있더라. 두곳에는 SSD, WLAN이 장착되어있고 나머지 슬롯 하나가 비어있길래 그냥 비워두기 아까워서 LTE모듈을 장착해보기로 했다.
그런데 레노버(씽크패드) 노트북들은 바이오스에 화이트리스트라는 레노버에서 공식적으로 인증한 부품이 아니면 부팅을 막는 기능이 들어가있다. FRU넘버라고 레노버의 부품 번호가 있는데 그 부품번호가 자신이 사용중인 기기의 호환 부품 목록에 있어야만 부팅이 가능하다. 와이파이 화이트리스트는 X250 시리즈 이후부터 사라졌는데 WWAN카드의 경우에는 계속 유지되고 있어서 FRU넘버가 있는 WWAN카드를 구입하려고 봤더니 델 노트북용이나 기타 OEM카드보다 레노버 인증 WWAN카드 가격이 2배~3배 더 높더라;
그래서 어떻게 돈 절약할 방법이 없을까 찾아보았더니 Sierra Wireless WWAN카드들은 시리얼 통신으로 AT커맨드 입력해서 WWAN 카드 정보를 변경할 수 있는 기능이 있었다.
꼼수가 있다는 것을 발견했기에 알리에서 제일 싼 걸로 골라서 주문했다. 23.23달러에서 2달러 할인받아서 21.23 달러의 가격으로 구매.
Aliexpress Standard Shipping 배송으로 주문했는데 6077으로 시작하는 배송방식으로 올거라 생각했더니 LP등기우편으로 배송하더라; 결국 한달 기다려서야 겨우 받아보았다.
WWAN 카드를 장착해 주었다. 원래는 ngff to usb 를 사용해서 미리 작업하고 기기에 장착해야 하는데 따로 갖고 있는게 없어서 그냥 노트북에서 바로 진행하였다.

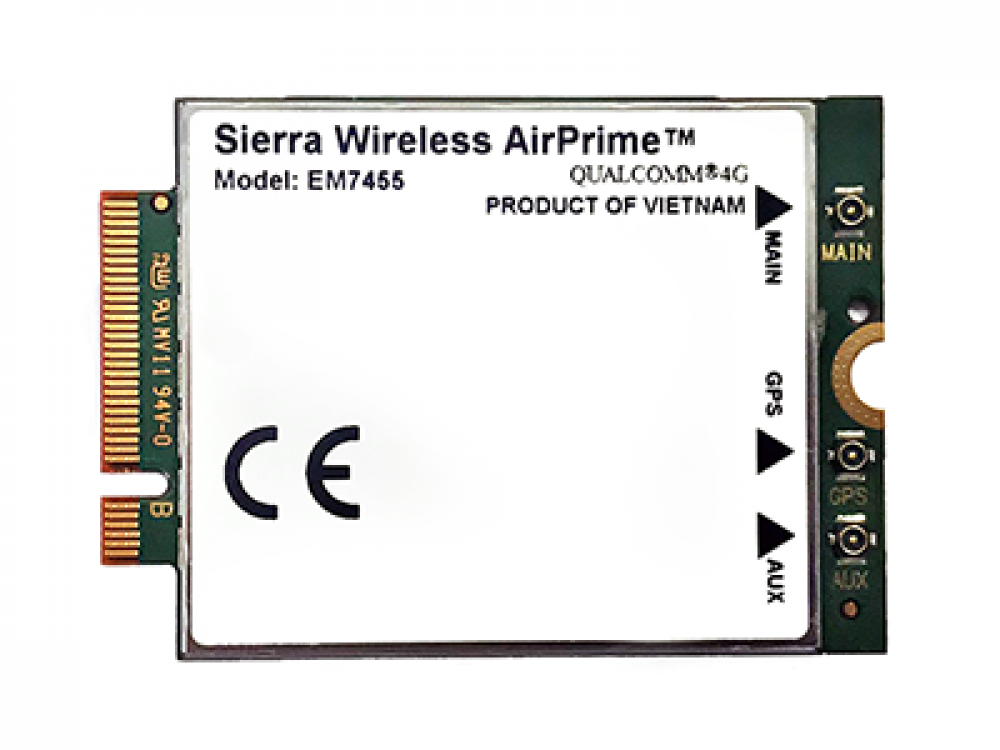

OEM버전 EM7455를 구입하였기에 스티커에 IMEI와 시리얼넘버 뺴고는 별다른 내용이 적혀있지 않다.
변경작업은 꽤 간단한데, Sierra Wireless 포럼에서 정보를 얻어서 작업하였다.
레노버나 Sierra Wireless 홈페이지에서 EM7455 드라이버를 다운받아주고 설치할때 USBCOMP=8 옵션을 주고 설치하면 시리얼통신을 연결할 수 있는 모뎀 장치도 같이 설치된다.
(cmd에서 Lenovo7455DriverSetup.exe USBCOMP=8)
장치 관리자에서 설치된 모뎀(모뎀! 이다 포트(COM & LPT)에서 찾는게 아님!!)의 COM포트번호를 확인 후에 Putty나 Xshell 같은 프로그램을 사용해 연결하면 된다. (연결 후에 아무것도 안뜨는데 정상이다, 그냥 명령어 입력하면 그때부터 입력한 커맨드에따라 결과값 출력됨)
아래의 순서대로 WWAN 카드 정보를 변경하면 된다. (#내용은 주석이므로 실제 작업시에는 생략)
ATI #WWAN카드 정보 출력(IMEI나 펌웨어 버전 등) ATE1 #입력하는값 화면에 출력 AT!ENTERCND=“A710” #WWAN카드 정보 변경 위해 고급명령어 활성화 AT!USBVID=1199 #VID 값 변경 AT!USBPID=9079,9078 #PID 값 변경 AT!USBPRODUCT="Sierra Wireless EM7455 Qualcomm Snapdragon X7 LTE-A" #장치 이름 변경 AT!PRIID="9904609","002.026","Lenovo-Storm" #장치 모델 변경 AT!RESET #저장된 설정으로 장치 reload
여기까지만 해주어도 노트북은 WWAN카드를 FRU넘버가 부여된 정식 부품으로 인식해서 부팅시에도 화이트리스트 검사를 통과하여 정상 부팅, 정상 사용가능하다.
AT!ENTERCND="A710" #고급명령어 활성화 AT!CUSTOM="FASTENUMEN",2 #완전히 부팅될때까지 WWAN카드 비활성화(화이트리스트 회피용) AT!PCOFFEN=2 #WWAN카드 비활성화 문제 해결용(20번 핀 마스킹과 같음)
필요하면 추가로 위 명령어도 적용시켜주면 된다.
이 작업이 끝나면 레노버 부품으로 인식하기에 드라이버는 레노버 홈페이지에서 받아서 설치하거나 Lenovo Vantage에서 드라이버 설치해주면 된다. 드라이버 설치후에 LTE정상 작동됨.
Vantage에서 드라이버 잡아주었고 KT망 LTE정상적으로 잘 연결되어 사용가능하다.
유플러스망도 정상 작동
EM7455 WWAN카드 펌웨어를 최신버전으로 업데이트하고 싶으면 Sierra Wireless페이지에서 Generic펌웨어를 받아서 설치하면 된다.
2020년 4월 1일 기준 SWI9X30C_02.33.03.00 이 최신버전
